Fuzzing 101: AFL로 xpdf에서 버그 찾기

fuzzing에 대해 "정확히" 모르는 것들이 너무 많아 fuzzing 101을 통해 공부하자는 결론을 냈다.

근데 이것도 어렵다. 나는 fuzzing을 하면 무조건 exploit으로 결론이 난다고 생각했는데 아니었다.

xpdf의 pdftotext 바이너리를 퍼징해보자.

pdftotext는 PDF 파일을 텍스트 파일로 변환하는 바이너리다.

➜  fuzzing_xpdf ./install/bin/pdftotext pdf_examples/sample.pdf
➜  fuzzing_xpdf ls -l pdf_examples | grep sample
-rw-rw-r-- 2 phantom phantom 3028 Feb 24  2017 sample.pdf
-rw-rw-r-- 1 phantom phantom  922 Mar 11 08:37 sample.txt

CVE-2019-13288

xpdf 4.01.01에서 Parser.cc의 Parser::getObj() 함수는 조작된 파일을 통해 무한 재귀를 일으킬 수 있다.

AFL 환경 구성, 계측, 초기 퍼저 실행 단계는 생략한다. 퍼저를 돌리고 크래시가 나올 때까지 기다렸다가 분석을 시작했다. 크래시가 발생하면 스택 트레이스에서 아래와 같은 패턴이 반복적으로 나타난다.

#326 0x632cb5 in Object::dictLookup(char*, Object*) Object.h:253:18
#327 0x632cb5 in Parser::makeStream(Object*, unsigned char*, CryptAlgorithm, int, int, int) Parser.cc:156:9
#328 0x631839 in Parser::getObj(Object*, unsigned char*, CryptAlgorithm, int, int, int) Parser.cc:94:18
#329 0x6acb86 in XRef::fetch(int, int, Object*) XRef.cc:823:13

이 반복 체인이 스택을 고갈시키고 프로세스를 종료시킨다. 디버깅으로 재귀하는 부분의 체인을 끊어보려 시도했으나 쉽지 않았다.

동적 분석

전체 백트레이스 읽기

GDB 백트레이스를 보면 크래시 전까지 같은 호출 체인이 약 76,000번 반복되었다.

#76677 0x000055555561f0dc in XRef::fetch (this=0x5555558c61d0, num=7, gen=0, obj=0x7fffffffdc20) at XRef.cc:823
#76678 0x00005555555f6d70 in Object::fetch (this=0x5555558c8538, xref=0x5555558c61d0, obj=0x7fffffffdc20) at Object.cc:105
#76679 0x000055555559b11e in Dict::lookup (this=0x5555558ca1f0, key=0x555555647ba4 "Length", obj=0x7fffffffdc20) at Dict.cc:76
#76680 0x00005555555f7969 in Object::dictLookup (this=0x7fffffffdeb0, key=0x555555647ba4 "Length", obj=0x7fffffffdc20) at Object.h:253
#76681 0x00005555555fbd53 in Parser::makeStream (this=0x5555558ca140, dict=0x7fffffffdeb0, ...) at Parser.cc:156
#76682 0x00005555555fb988 in Parser::getObj (this=0x5555558ca140, obj=0x7fffffffdeb0, ...) at Parser.cc:95

호출 체인 추적

이 루프가 왜 시작되는지 이해하기 위해, main에서 문제의 함수까지 정상 호출 경로를 추적해보자.

int main(int argc, char *argv[]) {
    // ...
    textOut = new TextOutputDev(textFileName->getCString(), physLayout, rawOrder, htmlMeta);
    if (textOut->isOk()) {
        doc->displayPages(textOut, firstPage, lastPage, 72, 72, 0, gFalse, gTrue, gFalse);
    }
}

void PDFDoc::displayPages(OutputDev *out, int firstPage, int lastPage, ...) {
    for (page = firstPage; page <= lastPage; ++page) {
        displayPage(out, page, hDPI, vDPI, rotate, useMediaBox, crop, printing,
                    abortCheckCbk, abortCheckCbkData);
    }
}

void PDFDoc::displayPage(OutputDev *out, int page, ...) {
    catalog->getPage(page)->display(out, hDPI, vDPI,
                                    rotate, useMediaBox, crop, printing, catalog,
                                    abortCheckCbk, abortCheckCbkData);
}

void Page::display(OutputDev *out, double hDPI, double vDPI, ...) {
    displaySlice(out, hDPI, vDPI, rotate, useMediaBox, crop,
                 -1, -1, -1, -1, printing, catalog,
                 abortCheckCbk, abortCheckCbkData);
}

void Page::displaySlice(OutputDev *out, double hDPI, double vDPI, ...) {
    gfx = new Gfx(xref, out, num, attrs->getResourceDict(), hDPI, vDPI, &box, ...);
    contents.fetch(xref, &obj);  // <-- 재귀 체인의 진입점
    if (!obj.isNull()) {
        gfx->saveState();
        gfx->display(&obj);
        gfx->restoreState();
    }
    obj.free();
}

Object *Object::fetch(XRef *xref, Object *obj) {
    return (type == objRef && xref) ?
           xref->fetch(ref.num, ref.gen, obj) : copy(obj);
}

여기서 핵심 조건은 ref.gen != 0이다. Object::fetch는 코드베이스 전반에서 매우 많이 사용되므로, 이 함수에 직접 브레이크포인트를 거는 것은 비실용적이다.

브레이크포인트 설정

올바른 브레이크포인트는 Page::displaySlice 내부의 Object::fetch 호출 지점이다.

0x00005555555fa46d <+1005>:  mov    rax,QWORD PTR [rax]
0x00005555555fa470 <+1008>:  lea    rdx,[rbp-0x50]
0x00005555555fa474 <+1012>:  mov    rsi,rax
0x00005555555fa477 <+1015>:  mov    rdi,rcx
0x00005555555fa47a <+1018>:  call   0x5555555f6d2c <Object::fetch(XRef*, Object*)>
0x00005555555fa47f <+1023>:  lea    rax,[rbp-0x50]
...
pwndbg> b *Page::displaySlice+1018
Breakpoint 1 at 0x5555555fa47a: file Page.cc, line 314.

브레이크포인트에서 두 번째 인자(rsi)를 검사하면 ref.gen = 0임을 확인할 수 있다. 2번째 인자이므로 rsi에 struct를 프린트해봤더니 ref.gen이 0이다.

pwndbg> p *(struct Object *)$rsi
$3 = {
  type = 1435257760,
  {
    ref = {
      num = 0,
      gen = 0
    },
    ...
  }
}

디버거로 패치 시도

재귀 조건을 깨기 위해 gen을 0이 아닌 값으로 수정해보자.

pwndbg> p (struct Object)obj
$27 = {
  type = objNone,
  {
    ref = {
      num = 0,
      gen = 1   // 0에서 변경
    },
    ...
  }
}
pwndbg> c
Continuing.

Program received signal SIGSEGV, Segmentation fault.
0x00007ffff7137336 in _int_malloc (av=av@entry=0x7ffff748ec40 <main_arena>, bytes=bytes@entry=7) at malloc.c:3531

어? SIGSEGV가 났다. 정상 종료가 아니라 또 다른 충돌이 발생했다. 더 깊이 들어가 봐야 할 것 같다. 패치가 실제 재귀의 근본을 타깃으로 해야 한다는 의미다.

근본 원인 위치 파악

XRef::fetch 내부에서 호출이 Parser::getObj로 흐른다.

Object *XRef::fetch(int num, int gen, Object *obj) {
    XRefEntry *e;
    Parser *parser;
    Object obj1, obj2, obj3;
    // ...
    parser->getObj(obj, encrypted ? fileKey : (Guchar *)NULL,
                   encAlgorithm, keyLength, num, gen);
}

Parser::getObj 내부의 재귀 호출은 다음과 같다.

Object *Parser::getObj(Object *obj, Guchar *fileKey,
                       CryptAlgorithm encAlgorithm, int keyLength,
                       int objNum, int objGen) {
    // ...
    obj->dictAdd(key, getObj(&obj2, fileKey, encAlgorithm, keyLength, objNum, objGen));
    // ^^^^ 자기 자신을 재귀 호출
}

getObj가 자기 자신을 재귀 호출하고, 결과를 dictAdd를 통해 dict에 계속 추가한다. 취약한 부분을 정확히 찾았다.

실제 재귀 오브젝트 타깃팅

pwndbg> p *$141
$142 = {
  type = objRef,
  {
    ref = {
      num = 6,
      gen = 0
    },
    ...
  }
}

pwndbg> p *obj->array->elems
$154 = {
  type = objRef,
  {
    ref = {
      num = 6,
      gen = 0
    },
    ...
  }
}

배열 내부 요소의 gen 필드를 디버거로 수정한다.

pwndbg> p &obj->array->elems->ref->gen
$158 = (int *) 0x5555558c60bc
pwndbg> set *0x5555558c60bc=0x90909090

수정 후:

pwndbg> p *obj->array->elems
$162 = {
  type = objRef,
  {
    ref = {
      num = 6,
      gen = -1869574000
    },
    ...
  }
}

Error: Kid object (page 1) is wrong type (null)
Error: Page count in top-level pages object is incorrect
Error (3339): Missing 'endstream'
[Inferior 1 (process 8856) exited normally]

재귀 없이 다른 방향으로 틀어지면서 바이너리가 정상적으로 종료된다. 사이클을 유발하는 조건을 리다이렉션함으로써, 스택을 고갈시키는 대신 바이너리가 정상 종료되었다.

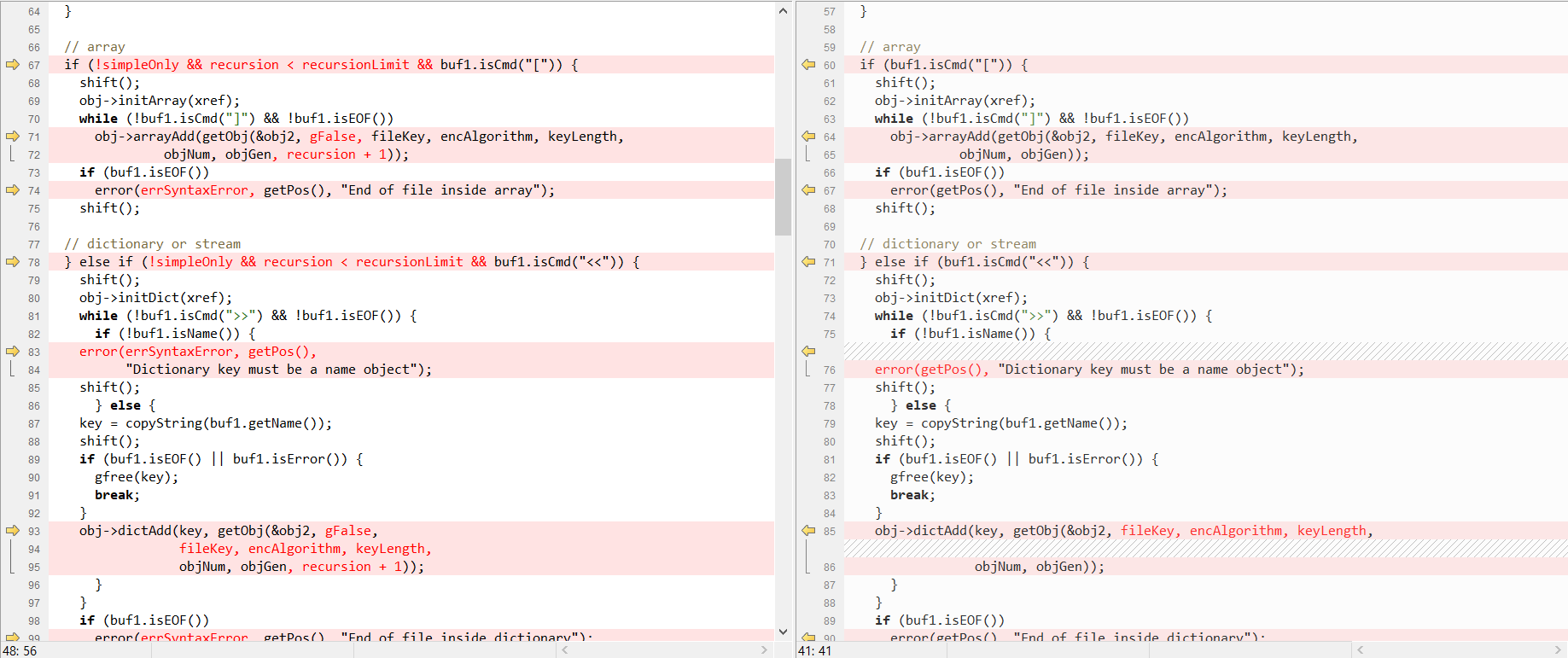

소스 코드 비교

취약 버전과 패치 버전을 비교하면, 수정 사항이 단순한 재귀 깊이 제한 추가임을 알 수 있다. 버전이 올라가면서 바뀐 것은 재귀에 대한 Protection 말곤 크게 없다.

#define recursionLimit 500

Object *Parser::getObj(Object *obj, GBool simpleOnly,
      Guchar *fileKey,
      CryptAlgorithm encAlgorithm, int keyLength,
      int objNum, int objGen, int recursion) {

추가된 recursion 파라미터는 호출마다 증가하고 recursionLimit에 대해 검사된다. 그 외에는 변경된 것이 없다. 취약점 전체와 수정 방법이 깊이 카운터 하나를 추가하는 것으로 귀결된다.

소스 코드 비교 - 재귀 제한 추가

정리

AFL을 이용한 커버리지 가이드 퍼징은 파서의 무제한 재귀로 인한 스택 오버플로우 크래시를 발견할 수 있다.
트리아지는 백트레이스에서 반복되는 호출 패턴을 식별하고, 소스에서 호출 체인을 추적해 재귀 지점을 찾는 과정을 포함한다.
디버거를 통한 동적 패치를 사용하면 재컴파일 없이 루프를 유발하는 조건을 리다이렉션함으로써 근본 원인을 검증할 수 있다.
업스트림 수정은 최소한이었다. 단 하나의 깊이 카운터 파라미터가 무한 재귀를 방지한다.
